Épülettervek/Hallgatói terv

Koncertterem – Lipták Dávid diplomamunkája

2023.11.06. 16:20
MÉD

Projektinfó

Földrajzi hely:
Szolnok, Magyarország

Építészek, alkotók:
Lipták Dávid

Cég, szervezet:
BME Építészménöki Kar

Koncertterem

Tervezés éve:
2023

Bruttó szintterület:
2237 m2

Stáblista

Építész fő konzulens: Fonyódi Mariann (BME Urbanisztika Tanszék)
Külsős építész konzulens: Álmosdi Árpád
Kiemelt szakági konzulens: Détári György (BME Épületszerkezettani Tanszék)

Dosszié:

MÉD:

Letölthető dokumentumok:

Diplomamunkám alapját az a személyes észrevétel adta, hogy az utóbbi 10-15 évben szülővárosomban, Szolnokon, a könnyűzenei élet általános visszaszorulása figyelhető meg; mára egy hely kivételével az összes jelentősebb koncerthelyszín bezárt. Célkitűzésem egy olyan – elsősorban – kistermes koncerthelyszín megteremtése volt, amely részben pótolhatná a mára megszűnt ikonikus szórakozóhelyeket, ezáltal növelve a város lakosságmegtartó erejét.

A helyszín kiválasztásakor két kritérium mentén folytattam a keresést:

  • Egyfelől meglévő épület revitalizációjában gondolkodtam, mert úgy vélem, hogy egy majdan – föltételezhetően – inkább fiatalok által látogatott helynek, ahol többnyire kortárs, feltörekvő, underground előadók lépnek fel, jót tesz egy kis meglévő kopottasság, patina.
  • Másfelől olyan helyen kerestem alulhasznosított vagy használaton kívüli épületet, amely relatíve könnyen megközelíthető, de egyúttal kellően távol van azoktól a sűrűn lakott területektől, ahol annyi embert zavar a koncertzaj (és még inkább a látogatóközönség hangoskodása), hogy a lakóközösség ellenállása végül a hely megszűnésével járna.

Koncertterem – Lipták Dávid diplomamunkája.
10/25
Koncertterem – Lipták Dávid diplomamunkája.

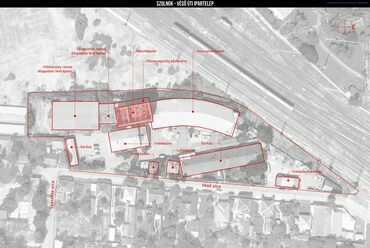

Ez utóbbi kritériumnak megfelelően, a város belső lakóövének déli-délnyugati határán fekvő sáv adódott a legígéretesebbnek. Itt végül a vasútállomás közvetett szomszédságában található Véső úti ipari zárványban találtam meg egy régi malomépületet, valamint a hozzá kapcsolódó épület- konglomerátumot, amely kiméretében megfelelőbb volt, mint a keresési területen található többi épület, valamint építészetileg is rendelkezett a századfordulós – XX. századi ipari építészet tetszetős attribútumaival, amit a magam részéről megmentésre érdemesnek találtam.

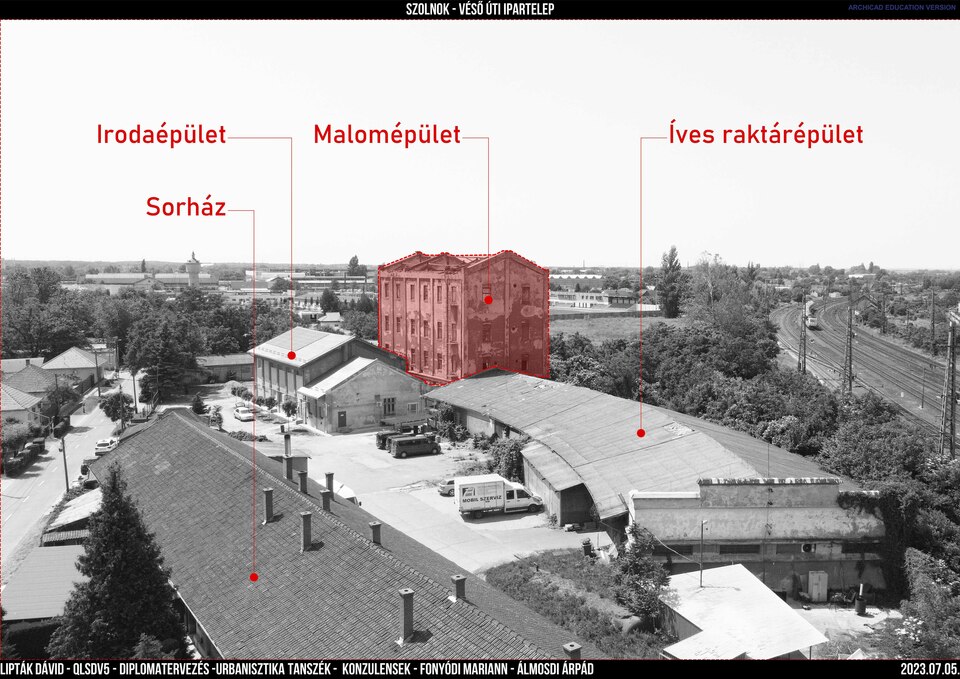

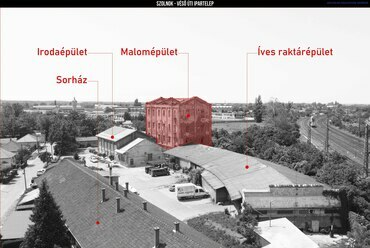

A telken mind az épületek állapotában, mind a fellelhető használatmódokban jelentős a szórás:

A malomépület meglehetősen romos állapotban van, az északról hozzákapcsolódó íves raktárat jelenleg is eredeti funkciójának megfelelően használják, a malomhoz nyugatról csatlakozó kétszintes épület egy villamostechnikai cég székhelyéül szolgál, a telek nyugati oldalán található sorház jelenleg is lakott.

Koncertterem – Lipták Dávid diplomamunkája.
11/25
Koncertterem – Lipták Dávid diplomamunkája.

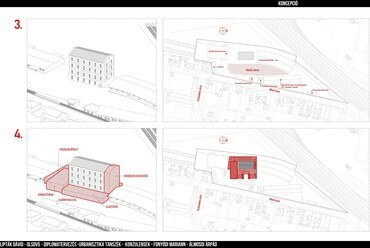

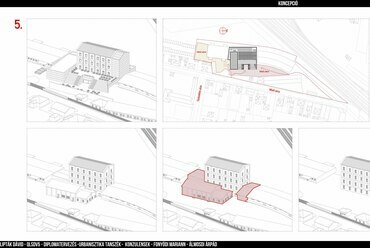

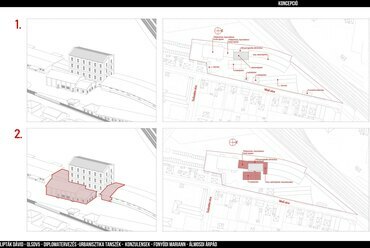

Ezt az entrópikus helyzetet mindenképpen fel akartam számolni, így azonban szükségesség vált egy egész telekre megalkotott koncepció, amely a következőket mindenképpen magában foglalja:

  • A jelenleg telken működő cég és lakók kivásárlása.
  • Egy összművészeti kultúr-kert kialakítása, melyben a malom revitalizációja, mint első ütem szerepel, végeredményben pedig a telken található épületek részben vagy egészben művészeti profilú egyesületek használatába kerülhetne.

Az előképek vizsgálata során több tanulság is adódott, ezek közül a fontosabbak:

  • A klubhelyiségekre jellemző egyfajta gazdasági „többlábúság", mely úgy értendő, hogy a koncerteken kívül sok egyéb más rendezvényt is tartanak bennük, valamint a bevételeik legnagyobb része az italárusításból adódik, ennek megfelelően minél nagyobb „árusító felület" kialakítása volt kívánatos.
  • A színpadhoz tartozó backstage, raktárak, gépészeti helyiségek legalább akkora helyet foglalnak el, mint a közönségtér. A könnyű anyagmozgatás – de még inkább a menekülés biztosítása érdekében – ezeket érdemes egy szinten, a földszinten tartani.
  • Koncertteremnek olyan tér felel meg leginkább, ahol semmilyen tartószerkezeti vagy más elem nem akadályozza a vizuális kontaktust a színpaddal. (Megjegyzendő, hogy ez nem minden esetben van így, pl. egy techno előadónál ez nem föltétlenül erős kritérium.)

Koncertterem – Lipták Dávid diplomamunkája.
6/25
Koncertterem – Lipták Dávid diplomamunkája.

Már a tervezés elején látszott, hogy diszkrepancia van a választott épület és a funkció között. A malomépület tartószerkezetét tekintve vasbeton vázas, hossztengelyében pillérsor található, kevesebb mint 4,5m rasztertávolsággal, így nemigen alkalmas kistermes előadásokra.

Mivel az eredeti tartószerkezetet nem akartam megbolygatni, így a tervezés egy kulcskérdése az lett, hogy a malomépületen kívül hol helyezkedjen el a koncertterem meglehetősen nagy tömege? A régi és új épületrészek közötti reláció milyen legyen?

A tervezési folyamat végén a következő konklúzióra jutottam: kívánatosabb hogyha a hangsúlyt a meglévő épületre fókuszálom és az új épületrészek nem uralják le túlságosan, hanem egyfajta keretként közrefogják, illetve kiemelik azt.

Koncertterem – Lipták Dávid diplomamunkája.
15/25
Koncertterem – Lipták Dávid diplomamunkája.

Ezek alapján a következő épületegységek jöttek létre:

Meglévő malomépület

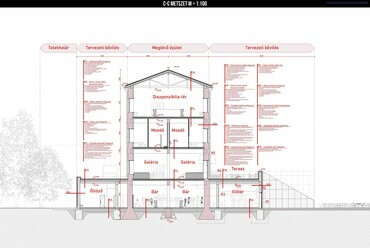

A csatlakozó épületek teljes vagy részleges bontását követően, a malomépület felújítása a teljesség igénye nélkül a következőket foglalja magában:

  • A jelenleg hiányzó tetőszerkezet pótlását
  • A homlokzatok vakolattól való megtisztítását, ezáltal láthatóvá válik a nyers tégla homlokzat.
  • A jelenleg életveszélyes pallófödém bontását, valamit annak helyére utólagos monolit vasbeton készítését.
  • A nyílászárók teljes cseréjét.
  • Utólagos hőszigetelést.

Az egyes emeletek hasonló alaprajzi elrendezést kaptak: mindegyik emelet közepén található egy funkcionális mag: ez jellemzően egy úszópultot + vizes helyiségeket, raktárakat jelent.

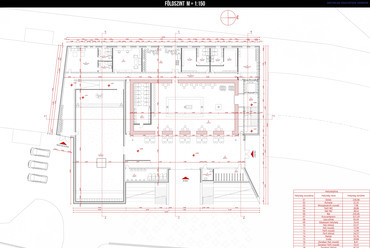

A földszinten található bár helyiség közvetlen kapcsolatban áll az előtérrel, a keleti homlokzaton bontással létrehozott nyílásokon keresztül. Közepén úszópult található, ez a helyiség alapvetően azokat a vendégeket szolgálja ki, akik két előadás között a nagytermen kívül tartózkodnak vagy esetlegesen nem koncertre érkeztek. Az ő részükre számos ülőhelyet alakítottam ki.

Az első szinten galéria található, melynek célja a földszintről a malom vázszerkezetének legalább részbeni megmutatása, valamint az alaprajzi monotónia elkerülése volt. Ezen a szinten egy kisebb befogadóképességű, meghittebb bárt alakítottam ki, ahova nem szűrődik be a koncertzaj. Innen közvetlenül elérhető az előtér tetején kialakított terasz, valamint a lépcsőzetes kiülő, amin keresztül elérhető a földszinti kerthelyiség, melyek jelentősen növelik a vendégszámot.

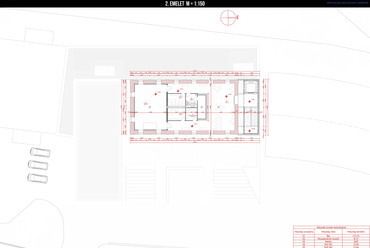

A második szinten helyet kapott egy kisebb táncterem, melyben inkább az elektronikus zenei műfajok előadására nyílik lehetőség. A tánctermen kívül vizes helyiségek és egy pult található.

A harmadik emeleten egy nagy összefüggő teret alakítottam ki, melyet flexibilisen lehet használatra kiadni, valamint sportközvetítéseket, táncestet, állófogadást, közönségtalálkozót stb.-t lehet benne rendezni.

Koncertterem – Lipták Dávid diplomamunkája.
21/25
Koncertterem – Lipták Dávid diplomamunkája.

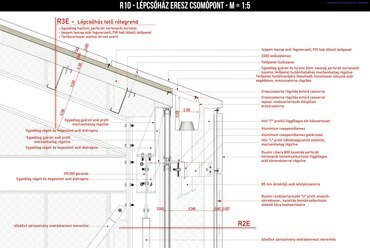

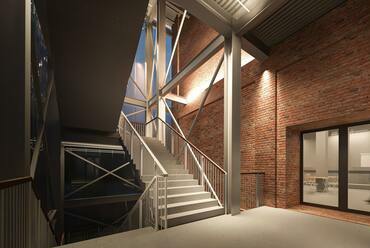

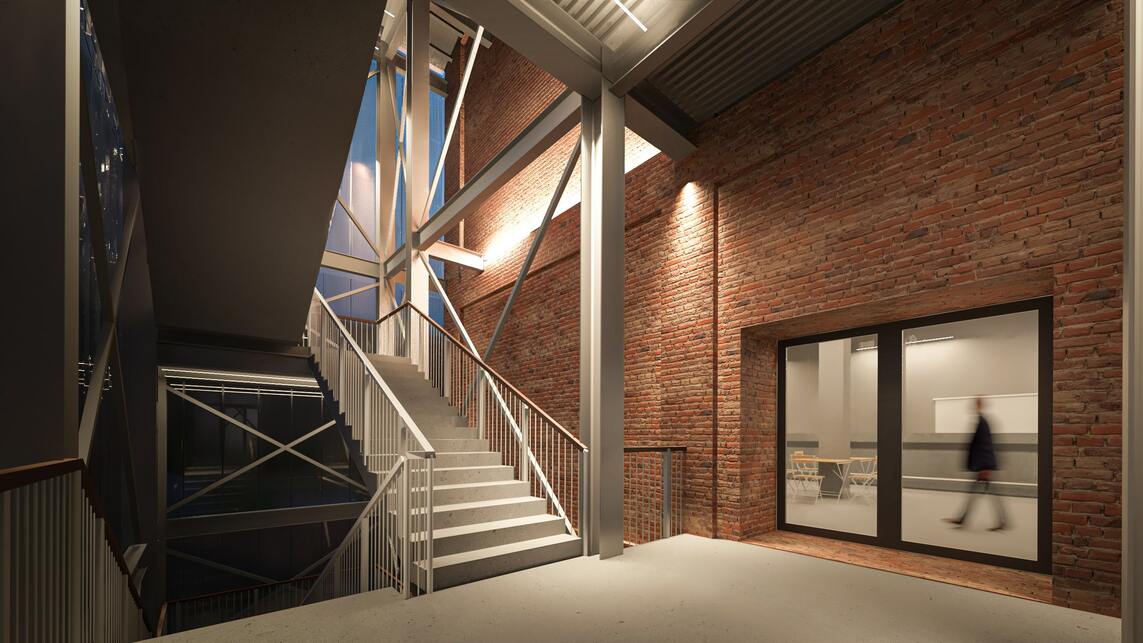

Lépcsőház

A nyugati homlokzaton egy általános függőleges közlekedésre szolgáló lépcsőházat alakítottam ki. Megközelítése az előtérből vagy a földszinti báron keresztül lehetséges. A lépcsőház szerkezetét tekintve acél váz, a termikus buroknak nem képezi részét. Külső burkolata mindazonáltal kettős, belülről kifelé haladva egy réteg függőleges helyzetű kopolit üvegpalló, ill. kívül perforált kazettás corten acél homlokzatburkolat, melyek védik a bent közlekedőket a csapóesőtől, széltől. A perforált homlokzatburkolatnak köszönhetően az esti órákban a kiszűrődő fény a malom kontúrját festi meg, így landmarkként funkcionál, amely ráerősít az épület tektonikus, nyújtott ház formájára.

Bejárat/előtér

A bejáratot egy kissé beugratva helyeztem el, annak érdekében, hogy alaprajzi értelemben egy öböl, illetve függőleges értelemben kapuzat jöjjön létre, amely egyértelműen jelzi a bejáratot az udvar felől nézve. A nyugati homlokzathoz csatlakozó előtér közvetlen kapcsolatban van a malom földszintjén kialakított bárral. Közvetlenül a bejárat mellett a ruhatár található, a koncertterem felé haladva egy megnyitást alakítottam ki a nyugati oldalon, amely a kerthelyiségbe vezet. Tovább haladva a férfi WC, ill. a bejárattal szemközti oldalán a koncertterem bejárata található. A tetején egy terasz, valamint egy onnan a szintén kerthelyiségbe vezető kiülő/lépcsősor kapott helyet. Ez a lépcsősor külön építészeti elemként funkcionál, amely fölfele irányítja a tekintetet a malomra, valamint növeli a vendégek számára igénybevehető felületet.

Koncertterem – Lipták Dávid diplomamunkája.
19/25
Koncertterem – Lipták Dávid diplomamunkája.

Koncertterem

Az előtérből közvetlenül nyílik és a malom déli homlokzatához csatlakozik egy 500 ember befogadására alkalmas koncertterem. A megérkezés oldalról történik, középen egy hangosító-pult, az egyik végében a színpad, a másik végében egy bárpult található, annak érdekében, hogy a látogatónak még az italvásárlás erejéig se kelljen elhagynia az előadást. Tömegalakítás szempontjából a koncertterem egyszerű téglatest formát kapott, annak érdekében, hogy semleges hatású legyen a malom mellett.

Kiszolgáló blokk

A kiszolgáló blokk „L" alakban húzódik végig az épület déli és keleti oldalán. Ebben egyetlen szervízfolyosóval elérhető a zenekari backstage, ahol külön vizes helyiségek állnak a művészek rendelkezésére, valamint rögtön, a hátsó bejárat közelében helyezkedik el egy színpadra vezető rámpa, amelyen a hangszerek és egyéb színpadi berendezések könnyen mozgathatóak. Ebben a blokkban található továbbá a vezetőség irodája, a dolgozók öltözői, vizes blokkjai, illetve a gépészeti helyiség.

Lipták Dávid
